動態展示

從前作動方式

        抽水站的真正運轉方式，首先啟動煤油發動機，活塞推動曲軸並轉動其上之皮帶輪，進而帶動傳動皮帶去驅動傳動軸 1，輔助設備藉由皮帶傳輸動力開始運轉，順序如圖 1 所示。當煤油發動機將柴油發動機的作動條件準備完畢後，啟動柴油發動機。柴油發動機啟動後，即可切斷煤油發動機的動力連結，改以柴油發動機帶動傳動軸 2，繼續傳輸動力至其他設備，並帶動酉島製離心泵，將埤塘水抽送至農田渠道，如圖  2。

圖 1 煤油發動機帶動相關設備順序圖

圖 2 柴油發動機帶動相關設備順序圖

動態展示作法

       菁埔埤抽水站早已無抽水需求，原給水線也沒連接渠道，不能送水。若讓煤、柴油發動機機組在站房內運轉，不僅嘈雜、不環保，亦有安全之疑慮。因此動態展示排除啟動發動機以驅動輔助設備之作法。煤油及柴油發動機之動力輸出，使用其他方式取代，不管是人力或使用電動馬達，都有機會讓抽水站內部機械的運轉風貌再次呈現。

       改變作法是以兩顆馬達讓傳動軸轉動，再由傳動軸傳輸動力至其他設備。展示過程中，設備傳動之間的關聯圖如下：

圖 3 動力傳輸的啟動方式及順序

圖4 模擬抽水時之動力傳輸順序

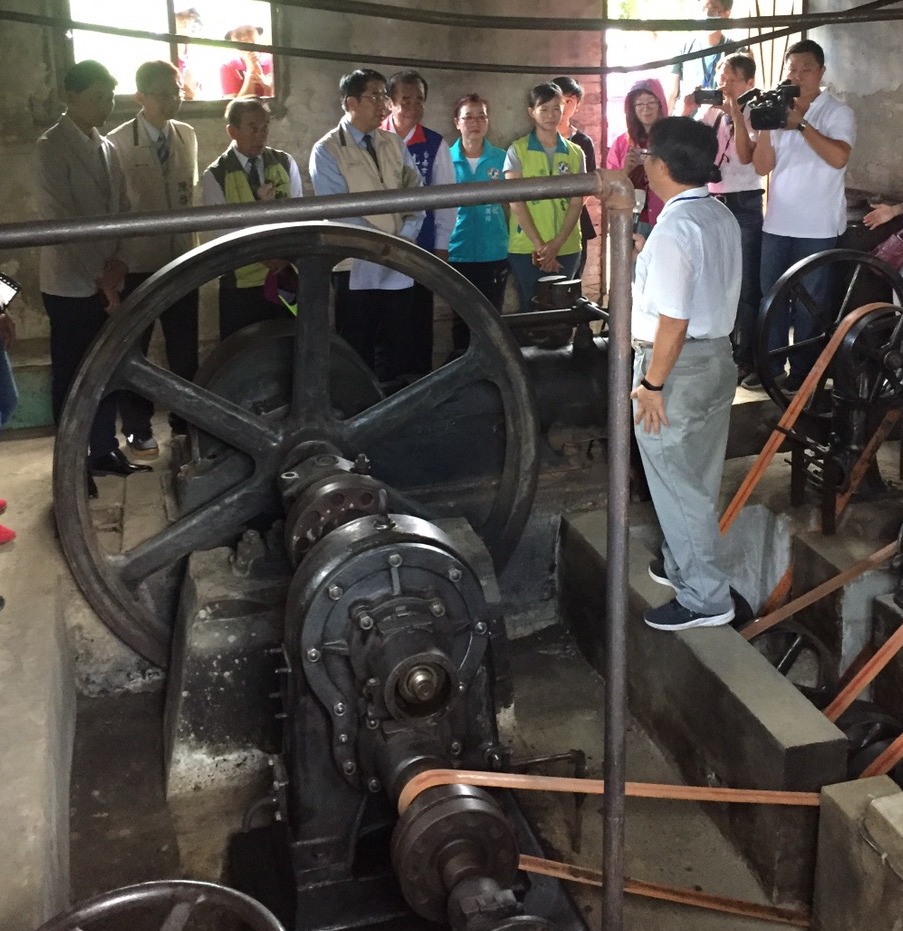

        圖 3 為展示時的啟動方式，先使用連接煤油發動機之馬達帶動曲軸及皮帶輪，讓傳動軸1 轉動，接著連動輔助設備 (真空泵、小離心泵、空壓機)。此為第一階段啟動功能展示，說明運轉使用如此多種設備，其目的只是要讓真正驅動抽水泵的柴油發動機可以正常工作。接著整個系統將改由連結柴油發動機曲軸之馬達運轉，模擬柴油發動機的驅動功能，如以下動畫。除帶動大飛輪及傳動軸2 轉動，經變速後取替代隨後關閉之煤油發動機讓傳動軸1 轉動，維持輔助設備之驅動力。此處與圖 2 之差異在於當柴油發動機運轉時，真空泵與空壓機可藉由將平面皮帶推送至空檔 (轉) 帶輪而停止運作。實際展示時，考慮日後操作人員對機械設備並不熟悉，易生危險，因此僅將煤油發動機動力 (1.5 kW馬達) 關閉，其餘帶輪檔位不變，所以輔助設備仍將維持轉動狀態。

       以下動畫模擬抽水站內設備運轉順序，前段為煤油發動機帶動輔助設備，之後由柴油發動機驅動抽水泵浦。

展示運轉之順序如下：

第一階段：輔助設備啟動

第二階段：抽水泵浦啟動
